高效過濾器指南 | HEPA與ULPA過濾器介紹

2023-02-13
2179
深圳市億天凈化技術有限公司

　　高效過濾器在受控環境通風系統中是必不可少的部分，HEPA和ULPA過濾器是用于過濾受控環境空氣中微粒的裝置，它們通常用于清除受控環境空氣中0.1um以上的顆粒灰塵及各種懸浮物，以便提供更潔凈的室內空氣。因此，它們常用于過濾系統的末端，也是潔凈室FFU、潔凈工作臺、層流傳遞窗等空氣凈化設備的重要組成部分。覆蓋電子面板半導體行業、數據機房、醫療疾控、生物實驗室、動物實驗室、環保等領域。

　　PART 01

　　HEPA和ULPA過濾器的主要區別

　　HEPA和ULPA過濾器功能相同，都可以有效地凈化室內空氣，但性能上卻有很大差距，以下是兩種空氣過濾器之間的主要區別：

　　ULPA過濾器具備更高的過濾效率

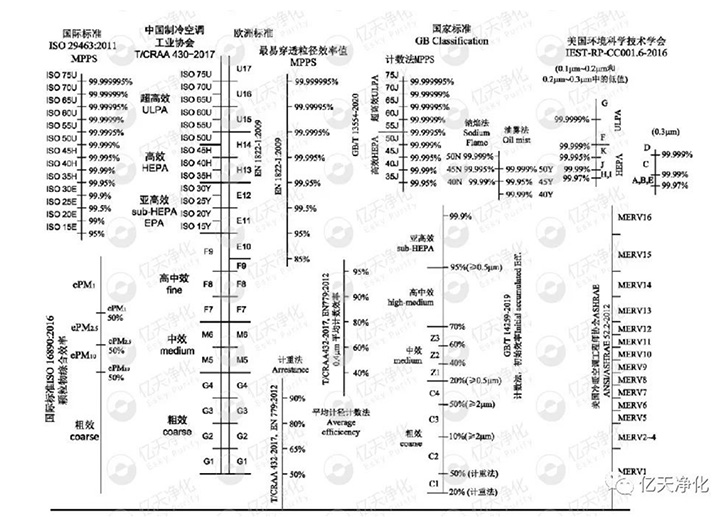

　　空氣過濾器標準（過濾效率對比）

　　HEPA過濾器的效率按照mpps計數法≥99.95%，HEPA過濾器可以過濾≥0.3微米的微粒，包括花粉、灰塵、油霧等。而ULPA過濾器具有更高的過濾效率，ULPA過濾器的效率≥99.9995%，過濾≥0.1微米顆粒物。

　　ULPA過濾器具有更佳的ISO等級

　　ULPA過濾器可以為工作區域提供ISO 3級潔凈度等級的空氣，而HEPA過濾器可以為工作區域提供ISO 5級潔凈度等級的空氣。因此，在更高潔凈要求的生產環境中，使用ULPA過濾器可以提供了更好的產品保護。

　　HEPA過濾器阻力更低

　　HEPA空氣過濾器比ULPA空氣過濾器阻力更小，能夠更加節約運營成本，同時成本更低。

　　PART 02

　　億天凈化 HEPA和ULPA過濾器的產品選型

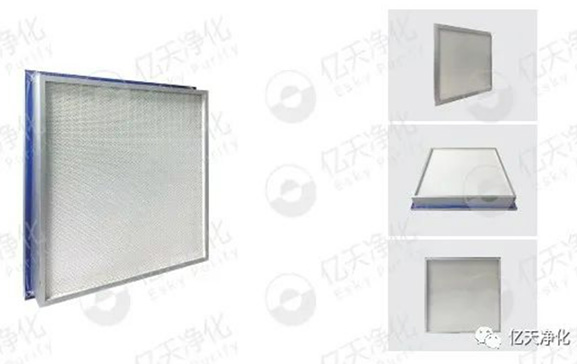

　　V型高效過濾器（HEPA）

　　V型高效過濾器（HEPA），分為無法蘭和單法蘭，采用超細玻纖濾紙，通過組合多片無隔板濾芯并嚴格密封制成，具有過濾面積大、阻力低、壽命長(可達傳統有隔板過濾器2-3倍)、適用范圍廣的特點，通常適用于空調通風系統。

　　過濾器檢測標準依據：EN1822-1：2009

　　過濾效率：H13 H14

　　主要特點：壽命長，額定風量大，容塵量高；過濾面積大，阻力低，結構緊湊；適用于定風量和變風量系統。

　　主要用途：中央空調末端過濾、通風系統末端過濾、地鐵、核工業、國防工業等

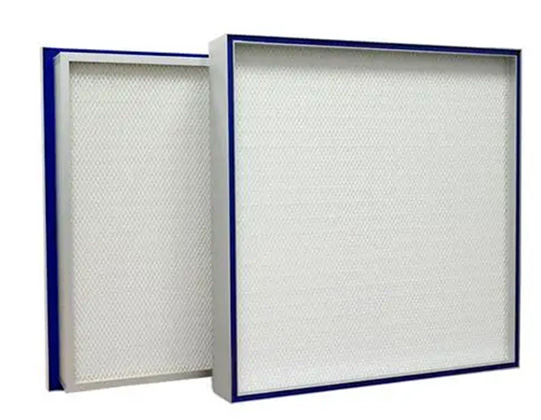

　　無隔板高效過濾器（ULPA&HEPA）

　　無隔板高效過濾器（ULPA&HEPA），采用密褶式濾芯、金屬網護面與鋁型材外框制成的高效過濾裝置，適用于要求嚴格的單向流和級別高的非單向流潔凈室凈化項目末端用于精細過濾，可以過濾≥0.1μm以上細小顆粒粉塵。

　　過濾器檢測標準依據：EN1822-1：2009

　　過濾效率：H13 H14 U15

　　產品特點：過濾面積大、結構簡單、攔截粉塵效率高、使用壽命長、高濕環境有特殊的抗水玻璃纖維濾紙。

　　主要用途：潔凈工程末端過濾系統、局部?jī)艋O(shè)備末端過濾、潔凈手術室末端過濾

　　PTFE板式高效過濾器（ULPA&HEPA）

　　PTFE高效過濾器（ULPA&HEPA）是用性能優異的PTFE濾紙為原材料，熱熔膠為濾料的分隔物制成的新型過濾器，其過濾效率范圍廣，能滿足H13--U16@ISO16890，通常可搭配FFU和送風口等送風裝置使用，廣泛應用于微電子、半導體、生物制藥、數據中心等行業對潔凈有要求的場所。

　　產品特點：

　　①節能性好：相比傳統玻纖過濾器，其有較低的阻力特性，可節能超30%；

　　②可靠性好：PTFE過濾器抗酸堿腐蝕能力強，防水性好，能適用多種環境需求；

　　③強度好：濾紙?jiān)谏a(chǎn)和搬運過程中不易破損，方便測試和安裝；

　　④過濾效率高：纖維結構緊密，纖維直徑更細，對超微粒子有更高的捕獲效率。

　　過濾器檢測標準依據：EN1822-1：2009

　　過濾效率：H14、U15、U16

　　無隔板液槽式高效過濾器（HEPA）

　　無隔板液槽式高效過濾器（HEPA）是無塵室、潔凈手術室、生物潔凈室、無菌室、工業潔凈室應用比較理想的過濾設備，液槽密封較國內常用的機械擠壓密封效果好。

　　過濾器檢測標準依據：EN1822-1：2009

　　過濾效率：H13 H14

　　產品特點：密封性能好，安裝方便，效率高，阻力低，運行成本低。

　　主要用途：潔凈工程末端過濾系統、局部?jī)艋O(shè)備末端過濾、潔凈手術室末端過濾

　　PART 03

　　億天凈化 HEPA和ULPA過濾器的優勢

　　● 節約成本

　　在相同的工作環境下，ESKY的HEPA與ULPA空氣過濾器具有更低的運營成本。例如：按照一個過濾器在3400m³/h的風量下運行，風機效率以50%計算，如果過濾器運行的平均阻力升高100Pa，則風機為克服該過濾器阻力運行1年（以6000h計）的耗電量為1133kWh，如果過濾器的平均阻力值降低10Pa，則每年可省電113kWh。因此在選擇空氣過濾器時不能貪圖低價，還要考慮昂貴的運行費用。

　　● 質量控制

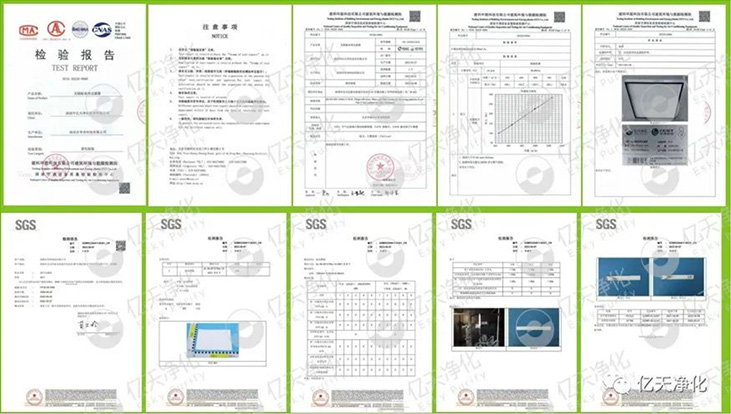

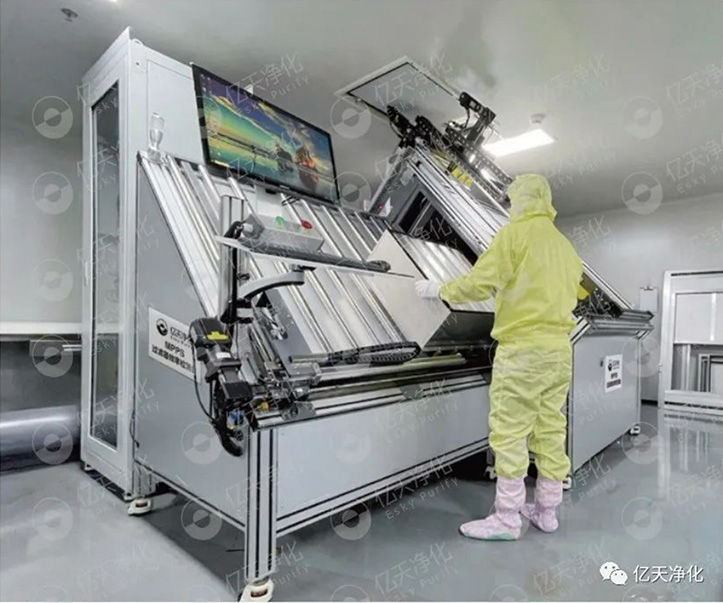

　　高效過濾器生產有難度，密封要求高，濾料易破損。而高效過濾器合格是工程合格的基礎。所以對高效過濾器的檢測至關重要。ESKY的高效過濾器采用逐臺檢測的方式。
